１．はじめに
最近、リン酸鉄・リチウム・イオン・バッテリー（LFP）、ナトリウム・イオン・バッテリー（SiB）、チタン酸・リチウム・イオン・バッテリー（LTO）など新しい二次電池が続々と発売され入手可能になってきました。
一般に、リチウム・イオン・バッテリー（Li-Po含む）の充電は、CCCV充電方式が用いられますが、LFPやSｉB、LTOなどもCCCV充電方式が推奨されています。
しかしながら、これらのすべてのバッテリーに対応した充電器が無いのが現状です。

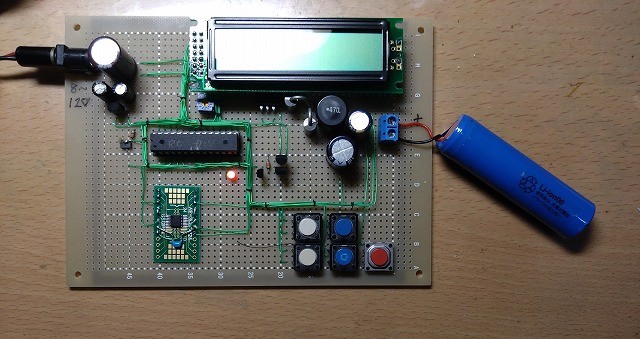

今後も新しいタイプのバッテリーが出てくることが予想されるので、様々なタイプのバッテリーに対応出来るＣＣＣＶ万能充電器を作ってみました。
２．機能
●CCCV充電器
３．仕様
●電源電圧 ： ８～１２V
●充電電流（CC) ： ０．１～２．０A （設定０．１Aステップ）
●充電電圧（CV) ： １．０～４．５V （設定０．１Vステップ）
●セル数 ： 単セル専用

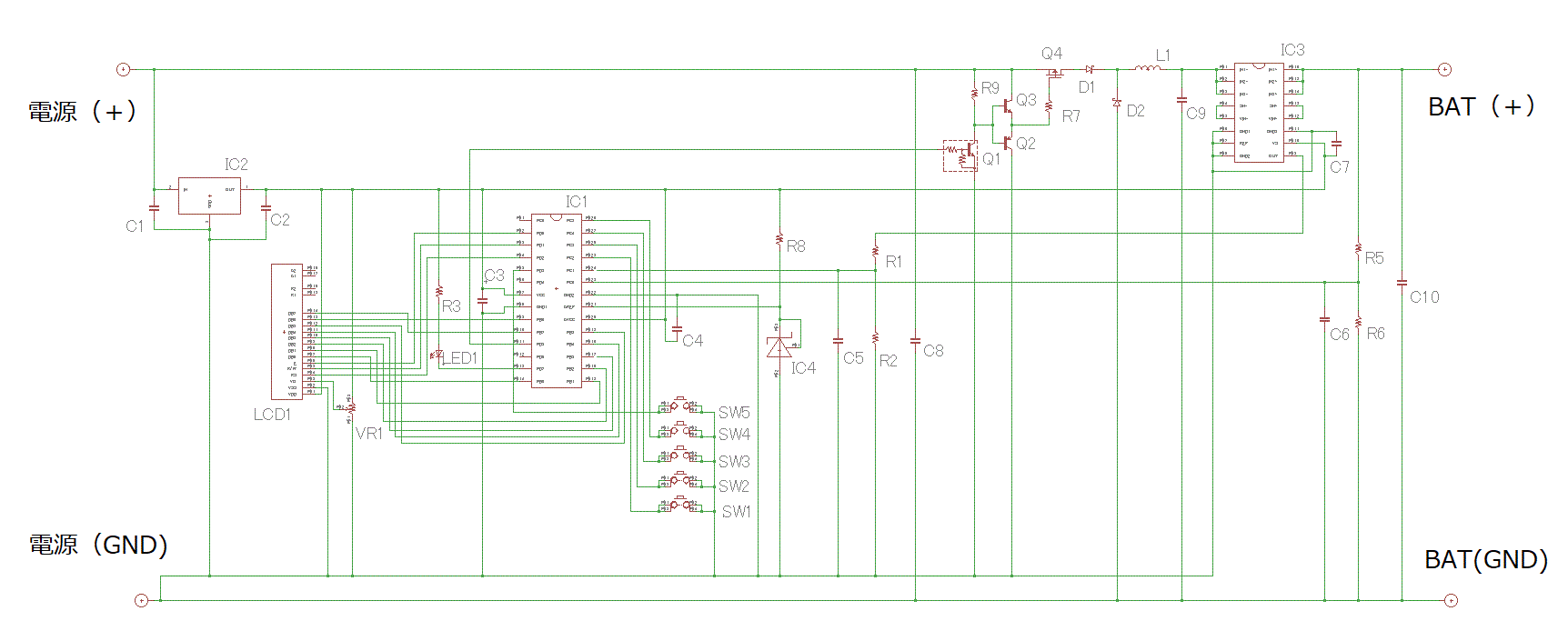

４．回路図
５．部品表
| 部品番号 |
部品名 |
仕様 |
メーカー |
備考 |
| IC1 |
マイコン |
ATmega88V-10PU |
MicroChip Technorogy |
|
| IC2 |
三端子レギュレータ |
TA78L05S |
東芝 |
|
| IC3 |
電流センサ |
INA250A4 |
Texsas Instruments |
|
| IC4 |
シャント・レギュレータ |
uPC1093 |
Renesas Electronics |
|
| LED1 |
LED |
|
|
赤色 |
| Q1 |
抵抗内臓トランジスタ |
RN1202 |
東芝 |
|
| Q2 |
PNP トランジスタ |
2SA1015 |
東芝 |
|
| Q3 |
NPN トランジスタ |
2SC1815 |
東芝 |
|
| Q4 |
Pch MOS FET |
MTB060P0613 |
CYStech Electronics |
|
| D1～D2 |
ショットキー・バリア・ダイオード |
SB340LS |
Panjit International |
|
| C1～C2 |
アルミ電解コンデンサ |
100uF/25V |
|
|
| C3～C7 |
セラミックコンデンサ |
0.1uF/25V |
|
|
| C8～C9 |
アルミ電解コンデンサ |
470uF/25V |
|
低インピーダンス品 |
| C10 |
アルミ電解コンデンサ |
10uF/25V |
|
|
| R1～R2 |
抵抗 |
10kohm |
|
|
| R3 |
抵抗 |
470ohm |
|
|
| R5～R6 |
抵抗 |
100kohm |
|
１％品 |
| R7 |
抵抗 |
100ohm |
|
|
| R8 |
抵抗 |
330ohm |
|
|
| R9 |
抵抗 |
3.3kohm |
|
|
| L1 |
インダクタ |
47uH / 3A |
|
|
| SW1～SW5 |
タクトスイッチ |
|
|
|
| LCD1 |
キャラクタLCD |
SC1602BS |
|
１６＊２ |
６．マイコンプログラム
自作する場合は、マイコンにプログラムを書き込む必要があります。
下記ファイルをダウンロードしてマイコンへの書き込みを行って下さい。
（右クリックで ”対象をファイルに保存” を選択）
LC900.hex
書き込み時の設定
・FUSE 0xF9(Extended_byte)、0x9E(High_byte)、 0x72(Low_byte)
・LOCK 0xFF
７．動作説明の詳細
充電が開始されると、LEDが点灯し、バッテリー電圧がCVで設定した電圧の２／３を超えるまでは、CCで設定した電流の１／８で充電を行います。
（バッテリーが過放電状態で無ければ、このプロセスは、すぐに終了し、CC充電に移行します）
次にCC充電に移行し、バッテリーを一定電流（CC)で充電していきます。
するとバッテリー電圧は徐々に上昇していきます。
やがて、設定電圧（CV)に達するとCV充電に移行します。
CV充電とは、設定電圧（CV）を維持したまま充電を続けることです。（つまり充電電流は徐々に絞られていくことになる）
充電電流がCCで設定した電流の１／８以下になったところで充電完了となり、LEDは消灯します。
８．使い方、調整
８～１２Ｖの電源を接続します。
次にボリュームVR1をまわして、LCDが見やすくなるように調整します。

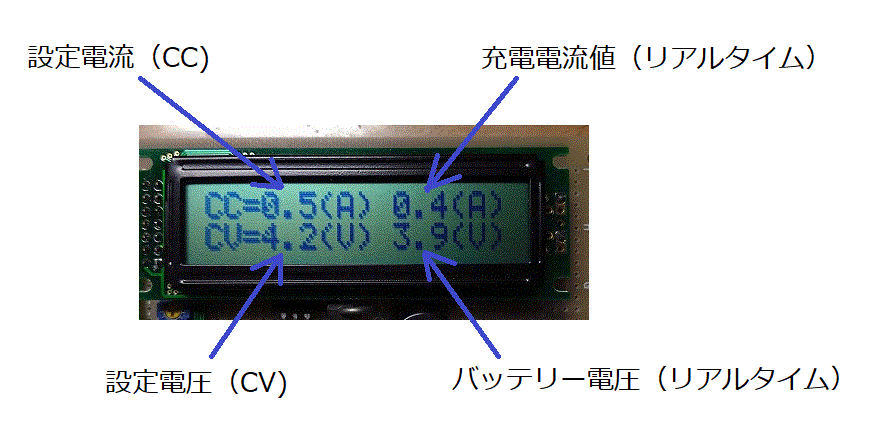

タクトスイッチＳＷ１(down)、ＳＷ２(up)を押下してＣＣ充電時の電流を設定します。
さらに、タクトスイッチＳＷ３(down)、ＳＷ４(up)を押下してＣＶ充電時の電圧を設定します。
被充電バッテリーを接続します。（最初から接続しておいてもOK）
最後にタクトSW５(start/stop)を押下すると、充電が開始しされます。（再度SW5を押下すると充電を停止します）
例として、１０００ｍAHのリチウム・イオン・バッテリーを充電する場合について述べます。
充電レートを０．５Cとした場合、CC＝０．５A、CV＝４．２Vに設定します。
充電レートを上げると充電時間を短く出来ますが、バッテリーを痛める可能性があるので、０．５C程度が良いかと思います。
充電レート０．５Cの場合、計算上は2時間で充電完了となる筈ですが、CV充電で電流を絞っていますから、
実際の充電時間は３時間程度になるかと思います。
リチウム・イオン・バッテリーのCVについての個人的な見解ですが、通常CV=４．２Vに設定されていることが多いようです。
しかし、この電圧は少しでも容量を大きく見せるため、かなり攻めた電圧のように感じます。
安全性やバッテリー寿命の点から見ると、CV=４．０～４．１V程度でも良いのではと思っています。
| バッテリーの種類 |
参考設定CV |
| リチウム・イオン・バッテリー（LiB) |
4.2V |
| リン酸鉄リチウム・イオン・バッテリー（LFP) |
3.6V |
| ナトリウム・イオン・バッテリー（SiB) |
4.0V |
| チタン酸リチウム・イオン・バッテリー(LTO) |
2.7V |
９．注意
この充電器は単セル専用です。直列接続されたバッテリーの充電はできません。
充電レートの最大値はバッテリーにより異なります。CCの設定が最大充電電流を超えないようにしてください。
バッテリーの最大電圧を超える設定（CVの設定）を行うとバッテリーを劣化させるばかりではなく、火災の危険もありますので、注意してください。
